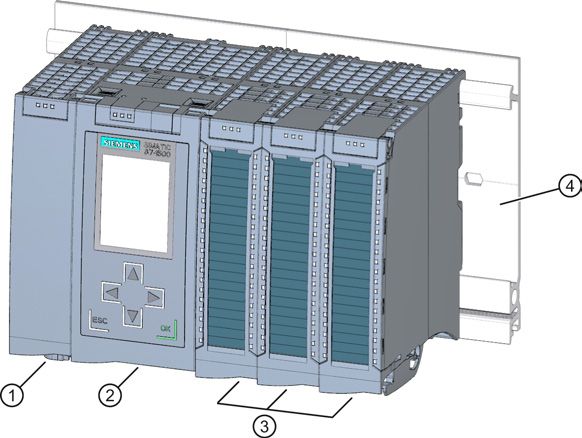

S7 1500 Otomasyon Sistemi nedir?/

Bileşenler

Fonksiyon

Şema

Montaj rayı

Montaj rayı, S7-1500 otomasyon sisteminin rafıdır. Ek bileşenler (S7-1200 ve ET 200SP serilerinden modüller, terminaller, devre kesiciler, küçük kontaktörler veya benzer bileşenler) doğrudan montaj rayının alt kısmındaki entegre standart montaj rayına monte edilebilir. Montajdaki montaj rayının tüm uzunluğunu kullanabilirsiniz (kenar boşluğu olmayan montaj).

Montaj rayları aksesuar olarak sipariş edilebilir.

Montaj rayı için PE bağlantı elemanı

Vida seti montaj rayının T-profil oluğuna geçirilir ve montaj rayının topraklanması için gereklidir.

Vida seti, standart uzunluklarda (160 ila 830 mm) montaj raylarının teslimat kapsamındadır ve aksesuar olarak sipariş edilebilir.

Sistem güç kaynağı (PS)

Sistem güç kaynağı, U konnektörü kullanılarak arka panel veri yoluna bağlanabilen, tanılama özellikli bir güç kaynağı modülüdür.

CPU'dan arka panel veri yoluna beslenen güç, bağlı modüllere güç sağlamak için yeterli değilse, bir sistem güç kaynağı gereklidir.

Sistem güç kaynakları çeşitli modellerde mevcuttur:

• PS 25W 24V DC

• PS 60W 24/48 / 60V DC

• PS 60W 120 / 230V AC / DC

Kodlama elemanlı bir güç kablosu konnektörü ve bir U konnektörü, sistem güç kaynağının teslimat kapsamındadır ve yedek parça olarak sipariş edilebilir.

CPU(İşlemci)

CPU, kullanıcı programını yürütür ve modüllerin elektroniğini arka panel veri yolu üzerinden sağlamak için entegre sistem güç kaynağını kullanır.

CPU'nun diğer özellikleri ve işlevleri:

• Ethernet üzerinden iletişim

• PROFIBUS / PROFINET üzerinden iletişim

• HMI iletişimi

• Entegre web sunucusu

• Entegre teknoloji

• Entegre sistem teşhisi

• Entegre Endüstriyel Güvenlik fonksiyonları

• Güvenlik modu (CPU 1516F-3 PN / DP ve CPU 1518F-4 PN / DP)

I / O modülü

I / O modülleri, denetleyici ve işlem arasındaki arabirimi oluşturur. Kontrolör, mevcut işlem durumunu bağlı sensörler ve aktüatörler aracılığıyla algılar ve karşılık gelen reaksiyonları tetikler. I / O modülleri aşağıdaki modül türlerinde sınıflandırılır:

• Dijital giriş (DI)

• Dijital çıkış (DQ)

• Dijital giriş / Dijital çıkış (DIQ)

• Analog giriş (AI)

• Analog çıkış (AQ)

• Teknoloji modülü (TM)

• İletişim modülü (CM)

• İletişim işlemcisi (CP)

Her bir I / O modülü için teslimat kapsamında bir U konnektörü bulunur.

U konnektör

S7-1500 otomasyon sisteminin modülleri U konnektörü kullanılarak bağlanır. U konnektör modüller arasında mekanik ve elektriksel bağlantı sağlar.

U konnektörü tüm modüllerin teslimat kapsamına dahildir (istisna: CPU) ve yedek parça olarak sipariş edilebilir (Sayfa 212).

Ön konnektörler

Ön konnektörlerin amacı I / O modüllerini kablolamaktır.

Teknoloji ve analog modüller için ön konnektörler, bir koruyucu dirsek, güç kaynağı elemanı ve koruyucu kelepçe ile desteklenmelidir. Bu bileşenler, teknoloji ve analog modüllerinin teslimat kapsamına dahildir ve aksesuar olarak sipariş edilebilir (Sayfa 212).

Ön konnektörler, vidalı ve itmeli terminalli 35 mm'lik modüller ve itmeli terminalli 25 mm'lik modüller için mevcuttur.

35 mm'lik modüller için ön konnektörlerin teslimat kapsamına dört potansiyel köprü ve bir kablo bağı dahildir. 25 mm'lik modüllerin ön konnektörlerinde potansiyel köprü yoktur.

Ön konnektör için potansiyel köprüler

İki terminal potansiyel köprülerle köprülenebilir.

Potansiyel köprüler, ön konnektörün teslimat içeriğine dahildir ve yedek parça olarak sipariş edilebilir.

25 mm'lik modüllerin ön konnektörlerinde potansiyel köprü yoktur. Bu nedenle, ilgili analog modülün kılavuzundaki bilgilere de uymalısınız.

Koruyucu dirsek

Koruyucu dirsek, EMC açısından kritik sinyallere sahip modüller (örneğin, analog modüller, teknoloji modülleri) için takılabilir bir dirsektir ve (koruma kelepçesi ile birlikte) düşük empedans koruma uygulamasına minimum kurulum süreleriyle olanak sağlar.

Koruyucu dirsek, analog ve teknoloji modüllerinin teslimat kapsamına dahildir ve aksesuar olarak sipariş edilebilir.

Koruma kelepçesi

Koruma kelepçeleri, kablo korumasını koruma desteğine bağlamak için kullanılır.

Koruma kelepçesi, analog ve teknoloji modüllerinin teslimat kapsamına dahildir ve aksesuar olarak sipariş edilebilir.

Güç kaynağı elemanı

Güç kaynağı öğesi ön kablo konnektörüne takılır ve EMC açısından kritik sinyallere sahip modüllere (analog modüller, teknoloji modülleri) güç sağlamaya yarar.

Güç kaynağı elemanı (bağlantı teknolojisi: vidalı terminal), analog ve teknoloji modüllerinin teslimat kapsamındadır ve aksesuar olarak sipariş edilebilir.

I / O modüllerinin ön kapağının dış kısmı için etiketleme şeritleri

Modüllerin sisteme özel etiketlenmesi için etiketleme şeritleri ekleyebilirsiniz. Etiketleme şeritlerini bir makine kullanarak etiketleyebilirsiniz. Etiketleme şeritleri çeşitli renklerde mevcuttur.

Etiketleme şeritleri I / O modüllerinin teslimat kapsamına dahildir. İlave  etiketleme şeritleri aksesuar olarak sipariş edilebilir.

CPU'nun besleme gerilimi için 4 kutuplu bağlantı fişi

Her CPU'nun teslimat durumunda CPU'ya 4 kutuplu bir bağlantı fişi takılıdır.

Yük akımı beslemesi (PM)

mpone

Sistem güç kaynağı (PS), merkezi modülleri (CPU), I / O modüllerinin giriş ve çıkış devreleri, yük akımı kaynağı (PM) üzerinden 24 VDC ile beslenir. Bir yük akımı kaynağı, yapılandırmada bir yuva içermez ve sistem tanılamasına dahil edilmez.

Yük akımı sarf malzemeleri kullanıyorsanız, SIMATIC serimizdeki cihazları tavsiye ediyoruz. Bu cihazlar montaj rayına monte edilebilir.

Yük akımı beslemesi STEP 7 kullanılarak yapılandırılabilir.

Yük akımı sarf malzemeleri çeşitli modellerde mevcuttur:

• PM 70W 120 / 230V AC

• PM 190W 120 / 230V AC
